隨著5G時代的到來，5G手機也逐步推向市場。我們都知道由于5G信號的特殊性導致手機的蓋板不能再使用金屬蓋板，因此陶瓷材質則被越來越多的手機廠商相中。今天我們?yōu)榇蠹襾斫榻B一下陶瓷手機后蓋板的全流程加工工藝的介紹。

圖 陶瓷中框，來源于匯景陶瓷

一、干壓/燒結成型

圖 粗胚的制作流程

框體的粗胚如采用干壓/燒結成型的方式，會遇到燒結后框體翹曲變形及框體裂紋等問題。因此我們?cè)诤罄m(xù)的加工之前首先要確保陶瓷中框和背板的工藝流程大體一致性，

因在后段加工之前，陶瓷中框和陶瓷背板的流程大體是一致的，這里就不贅述了。詳細咨詢可以參考文章：一塊礦石如何幻化成陶瓷手機蓋板

二、CNC/激光加工

CNC/激光加工主要是對陶瓷框胚進行外形修整，去除內腔邊和底部殘料，已到達統一的外形精度要求。

圖  陶瓷粗胚CNC/激光精加工示意圖

三、框體厚度粗磨

框體通過CNC/激光精加工后，需要對框體厚度進行加工。這道工序一般采用研磨設備，使框體兩面的厚度磨到設計的標準值，這道工序良品率較高，少數問題出在厚度尺寸上。

圖 框體厚度粗磨示意圖

四、內框臺階加工

寬體的厚度經過粗磨加工后需要加工框體內的臺階，一般采用定位銷讓中框國定在夾具上保證位置定位準確穩固，氣缸夾緊后使用分中工具進行工件分中。

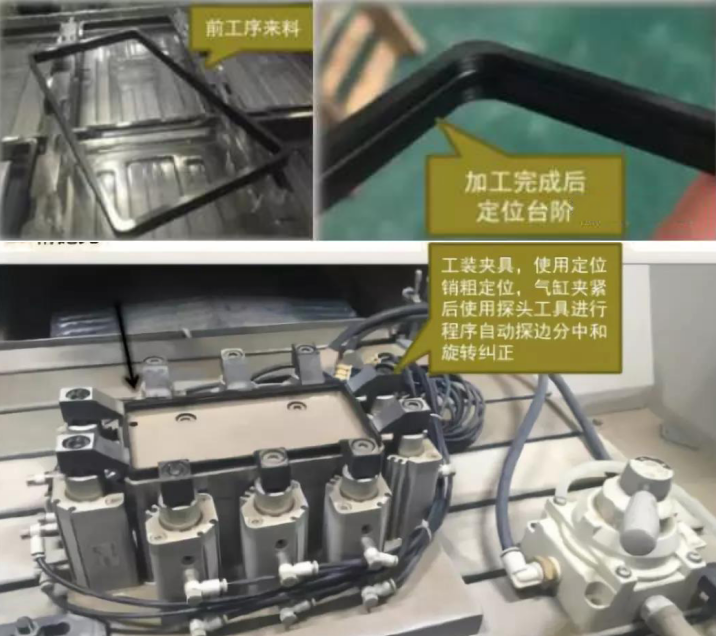

圖 加工前后對比

五、外形加工

通過上述5道工序的加工后，框體的外形尺寸的精度基本達到了統一的標準，工序良率也比較高，過程中容易出現的問題主要表現在外形砂輪線不佳。因此還需要對外形輪廓進行拋光加工。

六、內形加工

內型加工不同于外形加工，內形加工時，產品需放入鐵內腔治具中，并使用UV膠水粘合固定，然后使用磁鐵治具固定并上機定位，使用探測頭進行精準定位加工。

七、CNC/激光打孔及孔位加工

內外形狀加工完后，需對中框側面打孔。一般采用CNC對孔位進行加工，通過治具的夾持對邊框的四個面依次加工。如果CNC機床有搭配第四軸轉臺的話，此時只需設計一套治具一次性完成四個面的孔位加工。

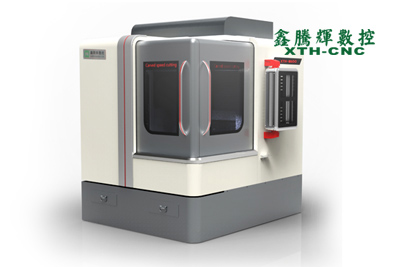

陶瓷雕銑機

八、拋光精磨

以上工序全部完成后就需要對中框進行精磨，讓其手感更加細膩，產品更加精致。

九、清洗

加工的工作完成后，需要對陶瓷中框進行清洗。

十、檢測

陶瓷中框的檢測與3D玻璃類似，但多了一項微裂紋檢測，其它包括輪廓度、整體翹曲度、截面翹曲度、整個中框的厚度等。

十一、鐳射/PVD

鐳雕是利用高能量密度的激光對工件進行局部照射，使表層材料汽化或發生顏色變化的化學反應，從而留下永久性標記的一種打標方法。是目前陶瓷外殼表面處理的一種常用方法。

PVD濺射是用帶電粒子轟擊局部包裹的靶材，而產生logo圖像的技術。

十二、AF處理

利用蒸鍍方式，在陶瓷表面鍍上一層涂層，該涂層使陶瓷表面不易產生指紋，耐磨性佳。

十三、全檢

全部加工工序完成后，需要對制品進行全檢。

十四、包裝出貨

將全部加工工序完成后檢驗合格的陶瓷中框進行包裝。
